Intäckningsplåtar till sidhängt evakueringsfönster

Intäckningsplåt ESW, EZW, EHW, ELW

Intäckningsplåtar ESW, EZW, EHW, ELW

Beskrivning

Dessa speciella intäckningsplåtar är avsedda för sidhängda utrymningsfönster. Det finns fyra varianter av intäckningsplåtar för sidhängda fönster: ESW, EZW, EHW eller ELW.


Sidhängda utrymningsfönster kan kombineras vågrätt, de kan även kombineras med pivåhängt FT_ fönster, med topphängda fönster FP_ , vid ett installationsdjup N.











Intäckningsplåtens ingående delar:

Intäckningsplåten består av fyra ingående detaljer(en botten, en topp och två sidor). Bottendelen av intäckningsplåten avslutas med en 165mm formbar del som klistras fast mot takunderlaget med tejpen som är monterad på undersidan. Toppen och sidorna är utrustade med en skumlist som tätar under takpannan så att löv och smuts inte kommer in under takpannorna. Det ingår även en avvattningsplåt som monteras ovanför takfönstret för att leda bort vattnet från fönstret.



Vertikal och horisontell genomskärning av EZW

Vertikal och horisontell genomskärning av EZW

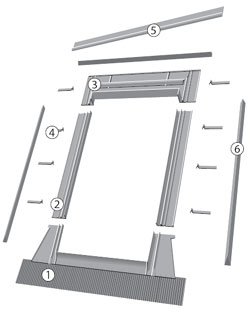

1 — botten med formbar del

2 — sidor
3 — aluminum clips för montering
4 — topp
5 — avvattningsränna
6 — skumlist
