Intäckningsplåt för takfönsterbalkong ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Beskrivning

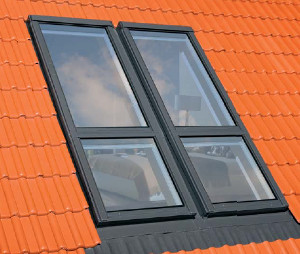

Intäckningsplåt för takfönsterbalkong ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoIntäckningsplåt E__ / G är konstruerade för balkongfönster FGU-V Galeria. Den säkerställer tät anslutning av takfönster i taklutningen. De är märkta med bokstaven G att indikera Galeria.

Beslag som finns:
• ESV / G - för platta takmaterial - upp till 10 mm tjocklek (2 x 5 mm): skifferplattor
• EZV-A / G - för profilerad tak som täcker upp till 45mm profildjup: kakel, profilerad plåt.
• EHN-A / G - för hög profil takbeläggningar upp till 90mm profildjup: kakel, högt profilerad plåt.
• EHN-AT / G Thermo - universell intäckningsplåt med en extra värmeisolering utformad för majoriteten av taktäckningar upp till 90mm profildjup.

Installationen kan utföras i taklutningar mellan 35° och 55° vid installation i V, N. Balkongfönster FGU-V Galeria kan kombineras vågrätt med FDY-V takfönster med höjd rotationsaxel fönster då använder man speciella beslag för kombinationer K__ / G.



Intäckningsplåtens ingående delar

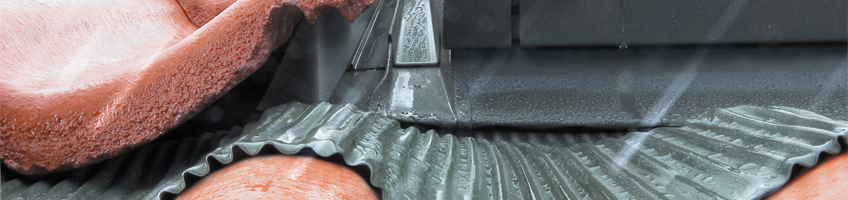

Intäckningsplåten består av fyra ingående detaljer (en botten, en topp och två sidor). Bottendelen av intäckningsplåten avslutas med en 165mm formbar del som klistras fast mot takunderlaget med tejpen som är monterad på undersidan. På plåtens ovansida sitter det en skumlist som motverkar att smuts och löv kommer in under takmaterialet. Det ingår även en avvattningsplåt som monteras ovanför takfönstret för att leda bort vatten från fönstret.


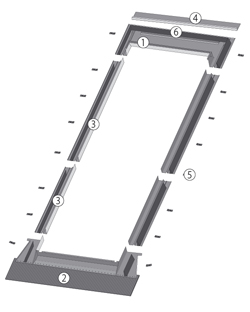

Vertikal och horisontell genomskärning av intäckningsplåt EZV-A/G

Vertikal och horisontell genomskärning av intäckningsplåt EZV-A/G


1 — topp
2 — botten med formbar nederdel
3 — sidor med skumlist
4 — avvattnigsränna
5 — aluminium clips för montage
6 — skumlist
