EZV-F Intäckningsplåt för platta takpannor

Beskrivning

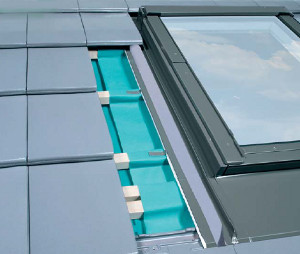

EZV-F Intäckningsplåt för platta takpannorEZV -F intäckninsplåt möjliggör tät anslutning av takfönster med platta takpannor. Den speciella utformningen av intäckninsplåtens element garanterar snabb och estetisk installation av takfönster i denna alltmer populära typen av takmaterial. Den förlängda nedre delen av intäckninsplåten förbättrar avsevärt estetiken vid installation i detta takmaterial och säkerställer utmärkt vattentäthet. Speciell design styvar den nedre delen av intäckninsplåten och säkrar den mot deformering, t.ex. på grund av snötäcket.
Som standard appliceras den på individuella fönster. Den kan också användas som intäckninsplåt vid fönster installerade i horisontella, vertikala och block grupper.


Kan användas i följande taklutningar:

  • från 15 ° to 90 ° för N och V nivå,
  • från 20 ° to 90 ° för J nivå.





Intäckningsplåtens ingående delar

Vertikal and horisontell genomskärning av EZV-F

Intäckningsplåten består av fyra ingående detaljer (en botten, en topp och två sidor). Bottendelen av intäckningsplåten avslutas med en 165mm formbar del som klistras fast mot takunderlaget med tejpen som är monterad på undersidan. På ovansidan är det en skumlist monterad för att löv och smuts inte ska komma in under takpannorna. Det ingår även en avvattningsplåt som monteras ovanför takfönstret för att leda bort vattnet från fönstret.




Vertikal and horisontell genomskärning av EZV-F

1 – topp
2 – botten
3 – sidor med skumlist
4 – avvattnigsränna
5 – aluminium sclips för montage
