EBV-A intäckningsplåt för platta takmaterial

Beskrivning

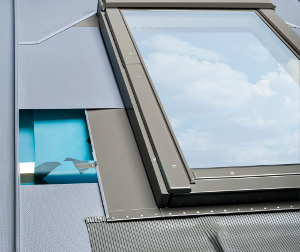

EBV-A intäckningsplåt för stålplåtarIntäckningsplåten EBV-A  ger en tät anslutning mellan takmaterialet och fönstret vid platta takmaterial så som takpapp eller plåtskivor. Fönster som installeras i "v-spåret" ligger lågt i taket och ger ett stilrent utseende på taket. Plåten är utformad för att minska det tidskrävande plåtarbetet som annars tillkommer vid installation av takfönster. EBV-A används för montage i taklutningar mellan 15 – 90°.











Intäckningsplåtens ingående delar

Intäckningsplåten består av fyra ingående detaljer (en botten, en topp och två sidor). Bottendelen av intäckningsplåten avslutas med en 165mm formbar del som klistras fast mot takunderlaget med tejpen som är monterad på undersidan. Det ingår även en avvattningsplåt som monteras ovanför takfönstret för att leda bort vattnet från fönstret.



Vertikal och horisontell genomskärning av EBV-A intäckningsplåtar

Vertikal och horisontell genomskärning av EBV-A intäckningsplåtar

1 – topp
2 – botten med formbar del
3 – sidor
4 – avvattnings ränna
