Intäckningsplåtar

Intäckningsplåt för nockmontage ERN-H, ERV-S, ERV-Z, ERV-L

Beskrivning

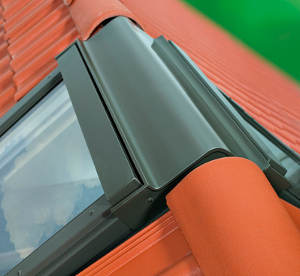

Intäckningsplåt för nockmontageDessa intäckningsplåtar möjliggör fönster på motsatta sidor av takåsen som ska sammanfogas. Takfönstren är sammanlänkade av toppdelen av intäckningsplåten. Kombinationer av takfönster på detta sätt ger mer naturligt ljus. Det skapar en unik atmosfär, och erbjuder en vacker himmelsvy. I de fall där manuella takfönster är svåra eller obekväma att nå, kan ett elektriskt styrsystem installeras.

Takfönster förenade vid takåsen är monterade i tak med lutningar mellan 15° och 55°, men den invändiga takvinkel bör vara mellan 70 ° och 150 °. Plåtarna kan tillverkas av aluminium, koppar eller titan-zink.

Två varianter finns tillgängliga, vars användning beror på vilken typ av taktäckning och vilket installations djup takfönstret har:
- För djup N (+3 cm): ERN-H;
- För djup V (0): ERV-S, ERV-Z, ERV-L.





Intäckningsplåtens ingående delar

Bestående av två intäckningsplåtar för takfönster (utan topp) och en nockplåt för montaget.

Horisontell och vertikal genomskärning av intäckningsplåten ERV-Z

Horisontell och vertikal genomskärning av intäckningsplåten ERV-Z


1 — två intäckningsplåtar för takfönster(utan topp)
2 — nockplåt
3 — under plåt till nockplåt
