Multi-kanal kontroll

Kontroll av flera kanaler

Kontroll av någon funktion i många mottagare samtidigt eller endast en utvald mottagare

Systemet gör det möjligt att styra många mottagare (t.ex. takfönster, persienner, interna och externa persienner) via en flerkanalig styrenhet (ZWPTV eller ZWP10 fjärrkontroll, ZWK10 eller ZWG3 strömbrytare). Genom att tillämpa en sådan lösning är det möjligt att uppnå samtidig kontroll av flera mottagare, t.ex. öppning av tre fönster, sänka persienner i tre fönster, eller endast en mottagare (t.ex. öppna en vald fönster).
Genom en enkel knappskontroll som ZWK10 eller ZWP10 fjärrkontroll, är det möjligt att styra upp till 10 mottagare separat eller upp till 231 i grupper. Med användning av ZWG3 controller är det möjligt att styra upp till 3 mottagare separat eller upp till 231 mottagare i grupp. ZWPTV fjärrkontroll möjliggör styrning av upp till 36 mottagare separat eller upp till 231 i grupper. Med ZWPTV fjärrkontrollen, är det möjligt att kontrollera inte bara takfönster och tillbehör utan även andra elektriska anordningar som är utrustade med Z-Wave-modulen liksom infraröd RTV utrustning. Z-Wave takfönster är utrustade med regnsensor som standard. Det är också möjligt att ansluta systemet till en vindsensor via ZWMP vädermodulen.



Kontroll av flera kanaler

Installation

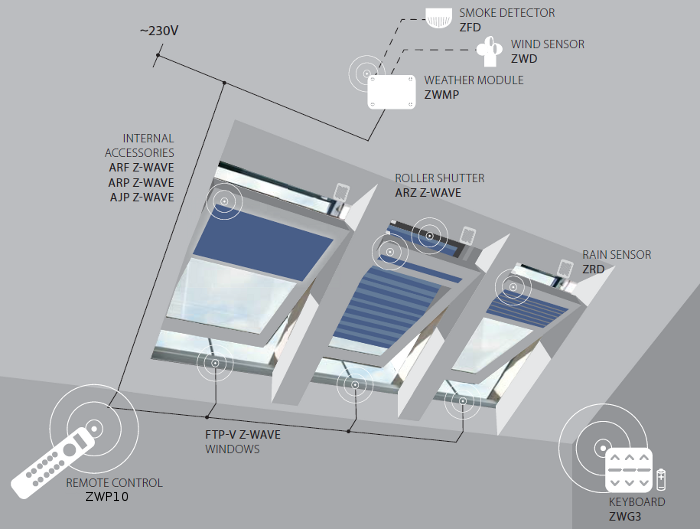

Anslutningen består av att leverera 230V växelström till Z-Wave fönster med en 2 x 1mm2 dubbelledarkabel. Z-Wave takfönster är utrustad med ZRD regnsensor som standard, ledningar för elektriska tillbehör (ARZ Z-Wave extern jalusi, interna tillbehör: AJP Z-Wave, ARF Z-Wave, ARP Z-Wave). ZWD vindsensor är ansluten till ZWMP väder modulen med en 2x0.5mm 2 kabel. Mängden av kabeln levereras enligt kundens behov. Detaljerad kopplingsschema beskrivs i monterings anvisningarna för ett visst tillbehör. ZWK10 eller ZWG3 styrenhet fästs på väggen eller annan plan ytan med hjälp av skruvar som ingår eller dubbelhäftande tejp. Styrenheten ZWK10 eller ZWG3 kan också placeras på en plats tack vare det faktum att de drivs av 3V DC-batterier.
