Intäckningsplåt för L-kombinationer EUN/B, EUV/B, EUV-L/B

Beskrivning

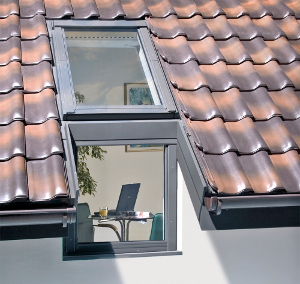

Intäckningsplåt för L-kombinationer

Intäckningsplåt EU_ / B är avsedda att endast användas med L-formad kombination med B_L fönster. De möjliggör en tät anslutning av alla typer av takfönster med fönstret monteras i en vertikal vägg.


Intäckningsplåten finns i tre olika djup för installation i takkonstruktionen:
• N (+3 cm), V (0) som kan kombineras.
• J (-3 cm) -till enskilda fönster.

L-formad intäckningsplåt väljs på basis av taket fönstrets dimensioner.

Intäckningsplåtarna kan monteras i följande taklutningar:
- Djup "V", "N" för taklutningar mellan 15° och 55°
- Djup "J" för taklutningar mellan 30° och 55°





Intäckningsplåtens ingående delar

Intäckningsplåten EU_ för L-kombinationer består av plåtar till takfönstret, delar som kopplar samman takfönstret med fönstret i vertikalväggen och plåtar som täcker vindskivorna upp till 120cm.



Vertikal och horisontell genomskärning av intäckningsplåt EUV/B

Vertikal och horisontell genomskärning av intäckningsplåt EUV/B

1 – intäckningsplåt för takfönstret(utan bottendelen)
2 – koppling mellan vertikalfönster och takfönster
3 – aluminium överlappning
4 – isolering
5 – avvattnings ränna
6 – vindskivsplåt
7 – täckprofil
